整機特點：

---

1. 主機采用整體床身，兩次回火處理，高精度直線導軌，滾珠絲杠驅動。

2. 動態特性好，高精度，高效率。

3. 防護采用全封閉防護，獨立集屑水箱，排屑性能好。

光機特點：

---

1.機、電、液一體化及模塊化設計，布局合理，結構緊湊，操作宜人，維護方便。

2.采用預負荷高精度直線導軌及滾珠絲杠，具有速度快，加工精度高的特點。

3.主軸可選用同步電主軸，精度高，剛性強，壽命長。

4.自動集中潤滑裝置，潤滑充分可靠，潤滑周期自動控制。

5.可選用新代控制系統，功能齊全，性能可靠。

6.配高性能同步電主軸，具有變速范圍大，可實現無級變速和恒線速切割。

7.采用8寸中空液壓動力卡盤，選配10寸，操作時上下料方便可靠，減輕操作者勞動強度。

8.冷卻系統采用高揚程、大流量、大功率水泵，能得到強勁的切削清理和冷卻效果。

9.鏈鈑式排屑機（選配），水箱后置式結構，跟機身配合選用分離式，避免由于切屑熱帶來的機身變形。后置式自動排屑機，方便客戶整體排列。同時也可多臺組合式統一加裝排屑機。

10.全封閉防護設計，不漏水、不漏油，外型美觀。

技術參數：

---

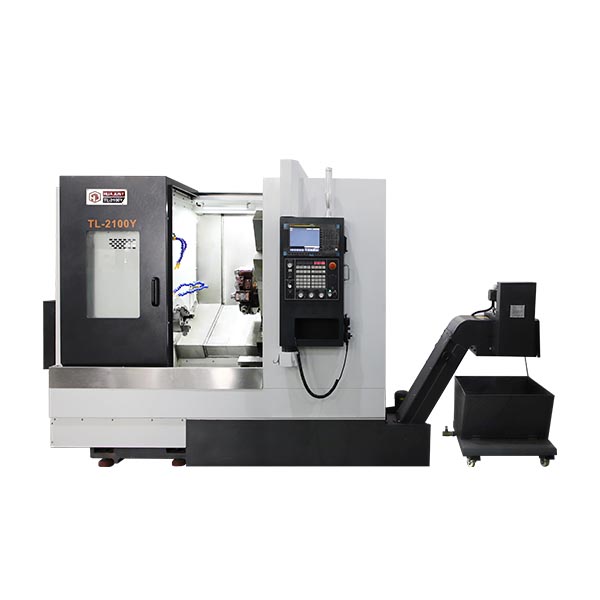

規格/型號	單位	TL-2100
加工能
床身上最大回轉直徑	MM	52
床身上最大回轉直徑	MM	220
Z軸最大行	MM	620
Y軸行	MM	±45
卡盤裝夾最長工	MM	610
最大切削盤類直	MM	340
主軸規格（公制）
主軸頭部規格 (標配）	A2	A2-6
主軸內孔錐度	MT	1:20
主軸通孔直徑	MM	?66
拉管通孔直徑	MM	?52
主軸最高轉速	RPM	3000/4000
液壓系統
液壓中空卡盤（標配）	‘’	8
液壓站容積	L	55
刀塔規格	MM-T
伺服動力刀塔	MM	SHDY16AR-330-Z
刀柄尺寸/圓孔	MM-T	25×25/?32
0°/90°刀座規格	MM	BMT55
動力頭最高轉速	r/min	4000
尾座規格
心軸外徑	MM	?80
尾座行程	MM	100
尾座內孔錐度	MT	MT5
卡盤端面到頂尖	MM	620
液壓尾座尾架形式	/	硬軌液壓頂針
尾座伺報形式（選配）	/	線軌編程伺服尾架
進給速度
