應用范圍：

---

該產品適用于心軸類，壓蓋類，法蘭類，電機殼，電機軸，鑄件，鋼材等。

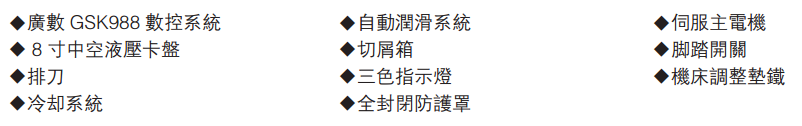

基本配置：

---

可選配置 ：

---

1、 Fanuc, MITSUBISHI 等系統
2、自動排屑機（含集屑車）
3、液壓彈簧夾頭
4、10 寸液壓動力卡盤

機床特點 ：

---

1、源自日本結構設計，耐用穩定性高。

2、一體式刀塔設計，有著極佳的切削剛性，并且采用剛性整體底座結構。

3、采用滾柱型導軌設計，精工研刮，動態性能好。優質鑄鐵床身導軌經超音頻淬火處理，經久耐用。自動潤滑系統，潤滑精確充分。

4、高精度、高剛性主軸，轉速高。4安全玻璃窗，采用模塊化設計，按用戶署求選擇不同配置。

5、該產品適用于心軸類、壓蓋類、法蘭類、電機殼、電機軸、鑄件、鋼材等。

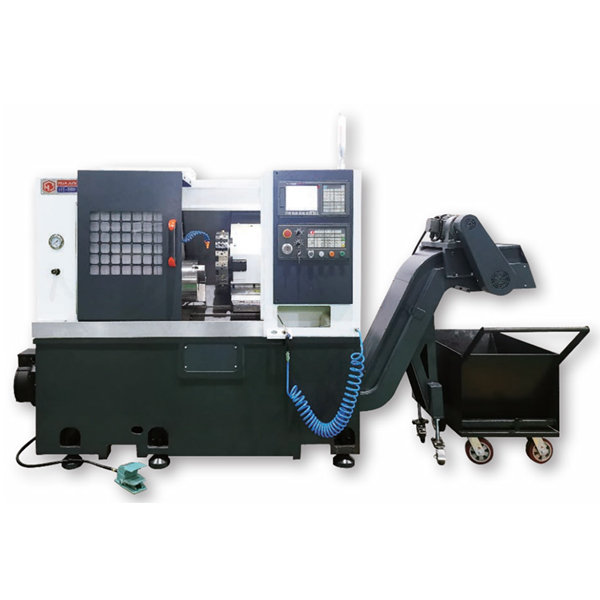

6、手動自動刀具量測(選購):提供加工時刀具磨損補正，降低因刀具損耗所產生的停機時間，確保加工精度+新一代數控車削中心，它占地面積小，但最大加工直徑可達中350mm，工件最大回轉直徑可達中500mm高強度照明燈、伺服自動門等樣樣具全。

技術參數：

---

加工能力	單位	HT-500
最大回轉直徑	mm	φ500
最大加工直徑×長度	mm	350×360
主軸通孔直徑	mm	φ65
最大棒料加工直徑	mm	φ52
最大支持質量	kgf	200
主軸
最高轉速	rpm	4200
端部形式	KSA	A2-6
卡盤尺寸	inch	8''
電機
電機功率MITSUBISHI	KW	7，*12
電機功率 *Fanuc Motor power	KW	, *
X、Z 軸電機	KW	1.5/2.3
進給軸
X/Z 軸行程	mm	200/280
X/Z 軸快移	m/min	20/24
刀塔
刀庫容量	pcs	12
換刀時間 ( 刀到刀）	sec	0.23
外徑刀桿高度	mm	20×20/25×25
外徑刀桿最大直徑	mm	φ32/φ40
尾座
尾座形式	mm	-
最大移動量	mm	-
錐孔形式		-
其它
外觀尺寸（長 * 寬 * 高）	mm	1890×1450×1510
