整機特點：

---

1、高速機械換刀系統，夾臂式刀庫，T-T只需0.8秒:C-C只需2.6秒。

2、主軸直聯靜音高速化;減小慣性和震動，20000r/min(可選配24000 r/min,30000r/min)，對于高光要求整體r零件行業加工更具有優勢。

3、高速切削運轉時可以保持穩定的精度; 獨特機頭設計，針對攻小牙優勢更突出，可實現高速、高精度攻牙、鉆孔、鐵削;先進技術的緊湊設計:快速移動可達60m/min,節約非切削時間。

4、適用于3C產品、醫療器械、小型精密零部件、通訊產品，高效鉆孔攻牙。

5、臺灣原裝進口主軸，精度等級:高精密級，主軸轉速:20,000rpm; 快速進給速度[X/Y/Z 軸):60m刀具數量:21把(伺服刀庫)，傳動方式:直接式(BT-30)。+底盤額金與底座--分離式設計，配合底座導流槽，可實現領金無膠防漏。

6、主軸安裝介面、主軸馬達座鏟花校正確保精度與介面剛性。

7、搭配高剛性頭部結構，有效的控制主機振動。

動平衡 ：

---

主軸、主軸聯軸器、主軸電機及主軸線上動平衡執行標準：G0.4。

降低軸承磨損，延長機械使用壽命。

頭部組 / 主軸組 ：

---

臺灣原裝進口，精度等級：高精密級。

主軸轉速：20000rpm；

快速進給速度（X/Y/Z 軸）：60mm

刀具數量：21 把（伺服刀庫）；

傳動方式：直接式（BT-30）

主軸壽命管理 ：

---

主軸安裝介面、主軸馬達座折花校正確保精度與介面剛性。搭配高剛性頭部結構，有效的控制主機振動。

光機特點：

---

通過有限元分析（FEM）的結構物高剛性，保證機械本體的一體式設計，穩定機械結構的耐久持久性。

機身采用高密度、高剛性鑄件，經過高溫退火及人工時效處理；

采用具有出色性能的滾珠導軌，愿著降低輸送引起的噪音，長時間使用仍然可以保持精確率；

主軸：設計適當?shù)妮S承預壓，增加主軸系的剛性、防止旋轉時溫度上升、延長軸承使用壽命。通過采用同時接觸主軸截面和錐度截面的雙面約束專用主軸，加強了固定性能，減少了振動，可以進行高精度的高速切削。

技術參數：

---

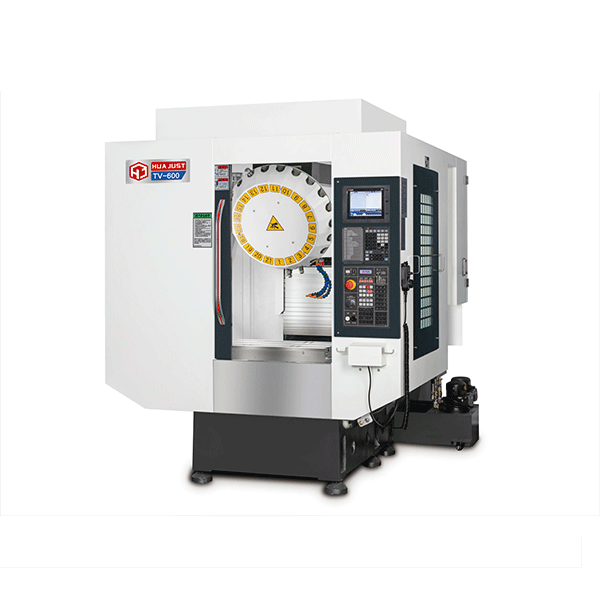

機型	單位	TV-500/TV-600
基礎規格
X、Y、Z軸行程	mm	600 400 x 300
主軸鼻端到工作臺面（中心線）	mm	150-450
主軸中心到Z軸護罩面（工作臺面）	mm	420
工作臺尺寸	mm	700 X 420
工作臺最大載重	kg	250
T型槽尺寸（寬×槽數×間距）	mm	14x3x 125
主軸
轉速	rpm	20000
電機功率MITSUBISHI	KW	5.5，*3.7
電機功率 *Fanuc	KW	5.5，*3.7
錐度		BT-30
直徑	mm	100
進給軸
X/Y/Z/4/5軸電機功率 MITSUBISHI	KW	1.5/1.5/3.0
X/Y/Z/4/5軸電機功率 *Fanuc	KW	1.8/1.8/3.0
導軌規格	mm	30/30/30滾柱
X/Y/Z滑塊數量	個	4/4/4
絲桿規格	mm	2816/2816/ 3216 C3
定位精度	mm	±0.005
重復精度	mm	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	48×48×48
刀庫
換刀機構型態		夾臂式
刀庫容量	支	21，*16
最大刀徑	mm	60/80
最大刀長	mm	200
最大刀重	kg	3
換刀時間(刀到刀）	sec	2.8
其它
空氣機壓力	kgf/cm2	7
電力需求	KVA	15
機床凈重	T	3.8
外觀尺寸（長*寬*高）	m	1.86×2.3×2.6
