整機特點：

---

1、歐洲龍門式全動柱式加工中心系列，是工作臺固定，龍門座上X/Y/Z 三軸全動柱高剛性、高強度密烘鑄7鐵龍門結構，兼具柔性及生產效率之高效加工中心，有單工作臺及旋轉式交換工作臺機型。

2、高速旋轉式工作臺機型，可邊裝卸工件邊加工，節省工件裝卸輔助時間，單機自動化，生產效益高:單工作臺機型，工作臺固定，自動化工裝夾具配置方便，易構建自動化生產流水線。

3、以有限元素分析機體:包括底座、立柱、機頭等，徹底了解機械結構，X/Y/Z三軸應力/應變關系改善機體鑄件設計，提升結構剛性及穩定性。

4、無虛空及扭曲現象，三軸重量固定不變，具有優越的動態性能。

5、高精度:目前工具機的精度在5~10μm，為因應國防、航天、信息、電子產業，可加裝光學尺提升精度至1~5μm。

6、高效率: 換刀速度至2.8秒。

7、高速化: 進給速度由36 m/min，主軸轉速為10000rpm~20000rpm。

8、模塊化: 自動換刀系統(ATC)、自動托板交換系統(APC)。

9、操作方便性: 依使用者立場設計，舉凡使用高度、操作順暢性都會加以考量，以達符合人體工程及方便性設計。

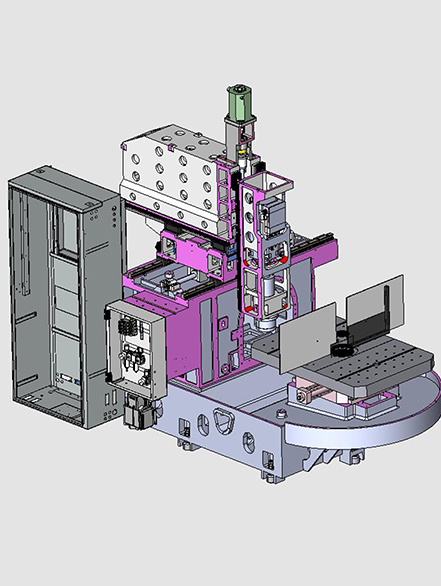

光機特點：

---

1、三軸無虛空及扭曲現象，三軸重量固定不變，具有優越的動態性能。

2、各運動部件遠離切削區，申機、絲杠、導軌、軸承等不在工作臺下面,不易受切削、切削液等流入影響產生故障，可靠性高。

3、潤沿系統采用自動脫壓式潤滑系統集中給油，以先進脫壓間歌式供油系統，以定時、定量、定壓方式提供每個潤滑點適時、適量之給油，確保每一潤滑位置確時得到潤滑油，使加工中心長時間運作無后顧之憂。

4、在現今環境保護及對操作人員安全考慮強烈要求下，飯金設計著重于外觀美、環保及合乎人體工程。全密封式飯金設計,防止切削液及切削液飛濺于鉆銑床外，使鉆銑床的周圍可保持干凈。

技術參數：

---

機型	單位	QT-850S
基礎規格
X、Y、Z軸行程	mm	820×450×460
主軸鼻端到工作臺面（中心線）	mm	200-660
主軸中心到Z軸護罩面（工作臺面）	mm
工作臺尺寸	mm	1300×900
工作臺最大載重	kg	400
T型槽尺寸（寬×槽數×間距）	mm	18x4x100
主軸
轉速	rpm	12000, *20000
電機功率  MITSUBISHI	KW	7.5，*11
電機功率  *Fanuc	KW	7.5，*11
錐度		BT-40
直徑	mm	150
進給軸
X/Y/Z/4/5軸電機功率  MITSUBISHI	KW	3.0/3.0/3.0
X/Y/Z/4/5軸電機功率  *Fanuc	KW	3.0/3.0/3.0
導軌規格	mm	35/35/35 滾柱
X/Y/Z滑塊數量	個	2004-4-6
絲桿規格	mm	4012 ,  C3
定位精度	mm	±0.005
重復精度	mm	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	36×36×36
刀庫
換刀機構型態		雙向選刀
刀庫容量	支	24
最大刀徑	mm	76/150
最大刀長	mm	300
最大刀重	kg	8
換刀時間(刀到刀）	sec	2.8
其它
空氣機壓力	kgf/cm2	7
電力需求	KVA	25
機床重量	T	8.5
外觀尺寸（長*寬*高）	m	2.8X3.5X3.1
