整機特點：

---

1、采用臺灣上銀、銀泰P級滾柱或德國力土樂滾珠線軌,X/Y/Z線軌寬度55/45*4/55mm,Z軸選配硬軌。

2、零配件材料提高要求，加工精度提高級別，裝配調試照作業標準提高級別。

3、三軸采用臺灣上銀、銀泰外徑50*10mm C3研磨級預拉螺母絲桿，消除反向間隙，采用日本NSKTNICAH精密級軸承(4072)，X、Y、Z軸6軸承設計，絲桿預拉處理，防止熱變位，提供出色的機床定位精度和剛性。

4、主軸軸承選用大鋼珠軸承，切削剛性強。

5、雙側大開窗，低窗沿設計，方便長條型工件加工。

6、可選配BT-50主軸，剛性更強，實現高效重切加工。三軸位移20m/min，可選用臺灣變頻刀庫，刀臂由變頻器控制，實現重刀穩定換刀，標準刀具則高速換刀，提高產品加工效率。

7、可選配光柵尺，實現全閉環控制和定位，達到三次元的精度。

8、主軸標配內置切削液環噴功能，全方位冷卻和潤滑加工的刀具和工件并及時把屑沖走。

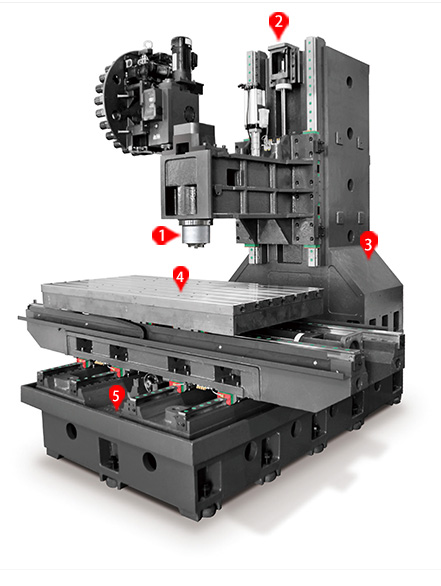

光機特點 :

---

1、主軸頭內置獨立冷卻系統，控制主軸頭溫度在合理范圍，減小主軸熱延伸，并通過特有的方法抵消主軸的熱延伸，確保加工精度:主軸鼻端有獨特迷宮吹氣裝置，有效保護主軸。

2、所有鑄件配合面采用現配鏟刮工藝，不用等高塊配，保證結合面結合點更實。

3、結構設計屬多年成熟穩定的“人”字型立柱結構，加強剛性和抗彎、抗扭性能;超寬底座設計，降低機床重心，提升機床的穩定性。

4、可選表面研磨+淬火加硬的工作臺。

5、三軸標配滾柱線軌:高承載負荷，提高大扭力切削抗振能力強:選配滾珠線軌:高速摩擦力小、反應靈敏加速快且定位精度高。X、Z軸采用6滑塊,Y軸采用8滑塊，剛性加強。

技術參數：

---

機型	單位	GV-1580
基礎規格
X、Y、Z軸行程	mm	1500×800×700
主軸鼻端到工作臺面（中心線）	mm	160-860
主軸中心到Z軸護罩面（工作臺面）	mm	840
工作臺尺寸	mm	1600×800
工作臺最大載重	kg	1800
T型槽尺寸（寬×槽數×間距）	mm	22×7×110
主軸
轉速	rpm	8000，*10000，*12000
電機功率	KW	15，*11，*18.5
電機功率 *Fanuc	KW	15，*11，*18.5
錐度		BT-50, *BT-40
直徑	mm	155, *150, *190
進給軸
X/Y/Z/4/5軸電機功率 MITSUBISHI	KW	4.5/4.5/4.5
X/Y/Z/4/5軸電機功率 *Fanuc	KW	3.0/3.0/3.0
導軌規格	mm	55/45-4/55滾柱, *滾珠
X/Y/Z滑塊數量	個	6/8/6
絲桿規格	mm	5010 C3
定位精度	mm	±0.006
重復精度	mm	±0.004
X/Y/Z/4/5軸軸最快進給速度	m/min	20×20×20, *24×24×24
刀庫
換刀機構型態		刀臂式
刀庫容量	支	24, *30
最大刀徑	mm	105/200
最大刀長	mm	300, *350
最大刀重	kg	15, *25
換刀時間(刀到刀）	sec	3.8
其它
空氣機壓力	kgf/cm2	7
電力需求	KVA	35
機床凈重	T	11
外觀尺寸（長*寬*高）	m	4×2.9×3.05
