整機特點：

---

1、采用臺灣上銀、銀泰P級滾柱或德國力士樂滾珠線軌，X/Y/Z 線軌寬度35/45/45mm。

2、三軸采用臺灣上銀、銀泰外徑40mm C3研磨級預拉螺母絲桿，消除反向間隙。

3、采用日本NSK、NICAH精密級軸承(3062)，X、Y、Z軸5軸承設計，Z軸可選配6軸承設計。

4、絲桿預拉處理，防止熱變位，提供出色的機床定位精度和剛性。 主軸標配內置切削液環噴功能，全方位冷切和潤滑加工的刀具和工件并及時把屑帶走。

5、華集定制的配件都已在市場驗證成熟，優先采用歐洲、日本的零配件，確保機床多年后還保持穩定。

6、電控PLC的控制和機械設計上做好全方位保護，保證各功能穩定。

7、絲桿、導軌護罩做迷宮密封保護，保護精密零部件，保證機械精度的穩定和壽命。

8、選配絲桿螺母油冷，保證絲桿熱穩定性，保證產品位置度形位公差的穩定性。

9、刀庫用全密封設計，防止鐵屑進入刀庫刀套，影響主軸精度與加工精度。

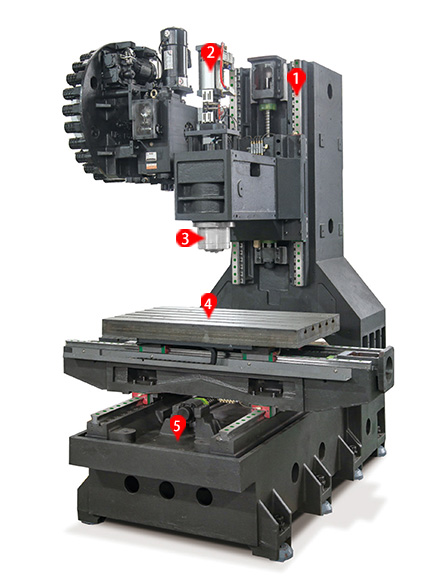

光機特點：

---

1、三軸標配滾柱線軌:高承載負荷，提高大扭力切削抗振能力強;配滾珠線軌:高速摩擦力小、反應靈敏加速快且定位精度高。Z軸采用6滑塊，剛性加強。

2、定制臺灣全鋁的高速打刀缸,提高打刀速度,降低Z軸重量

3、主軸頭內置獨立冷卻系統，控制主軸頭溫度在合理范圍，減小主軸熱延伸，并通過特有的方法抵消主軸的熱延伸，確保加工精度;主軸鼻端有獨特迷宮吹氣裝置，有效保護主軸，不受外部油氣影響。

4、可選表面研磨+淬火加硬的工作臺。

5、機床床身采用精密HT300高牌號鑄鐵，傳動部件的三軸申機座、尾端軸承座等不直接共享床身的鑄件，獨立設計另選用球墨鑄鐵材料，主軸電機板采用加硬鋼料研磨加工，加強精度穩定性和傳動剛性。

技術參數：

---

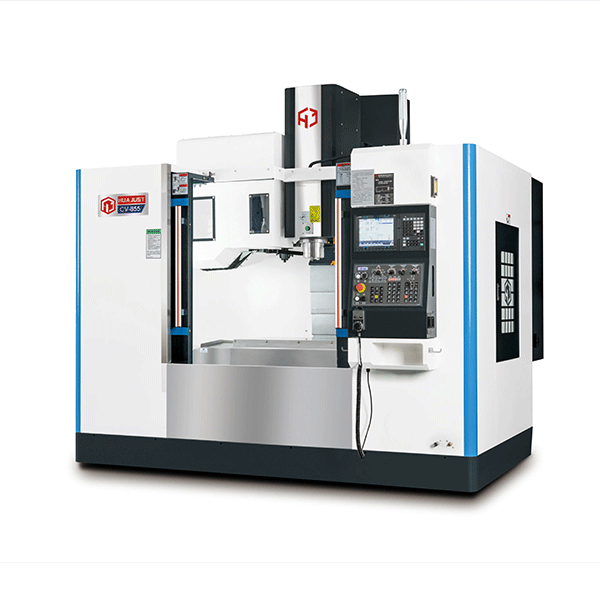

機型	單位	CV/DV-855
基礎規格
X、Y、Z軸行程	mm	800×550×550
主軸鼻端到工作臺面（中心線）	mm	120-670
主軸中心到Z軸護罩面（工作臺面）	mm	570
工作臺尺寸	mm	1000×550
工作臺最大載重	kg	850
T型槽尺寸（寬×槽數×間距）	mm	18×5×90
主軸
轉速	rpm	10000，*8000，*12000，*15000
電機功率	KW	11,"15,*18.5
電機功率 *Fanuc	KW	11,"15,*18.5
錐度		BT-40,*BBT40，*HSK A63
直徑	mm	150
進給軸
X/Y/Z/4/5軸電機功率 MITSUBISHI	KW	2.0/2.0/3.0, *3.0/3.0/3.0
X/Y/Z/4/5軸電機功率 *Fanuc	KW	1.8/1.8/3.0, *3.0/3.0/3.0
導軌規格	mm	35/45/45滾柱
X/Y/Z滑塊數量	個	4/4/6
絲桿規格	mm	4012, *4016 C3
定位精度	mm	±0.005
重復精度	mm	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	36×36×36,*48×48×48
刀庫
換刀機構型態		刀臂式
刀庫容量	支	24, *30
最大刀徑	mm	76/150
最大刀長	mm	300
最大刀重	kg	8
換刀時間(刀到刀）	sec	2.8
其它
空氣機壓力	kgf/cm2	7
電力需求	KVA	20
機床凈重	T	6
外觀尺寸（長*寬*高）	m	2.8×2.3×2.65
